Longitud de la trama necesaria para transmitir un byte de información

Ponemos, a modo de ejemplo, la emulación de terminal que efectúa el programa Telnet y el protocolo que lleva el mismo nombre. Imaginamos que pulsamos una tecla sobre la ventana del programa Telnet (disponible en UNIX, NT y MSWindows). Esta acción llega en forma de un byte único al nivel TCP. El nivel TCP encapsula este byte en un segmento TCP, que tendrá una cabecera de 20 bytes y un contenido que será el byte correspondiente a la tecla pulsada. Estos 21 bytes se transportarán dentro de un paquete IP que formará, generalmente, un paquete con 20 bytes de cabecera más el contenido ya mencionado de 21 bytes. Este paquete de 41 bytes irá, a su vez, dentro de una trama que lo transportará por el soporte físico de transmisión. Si el soporte de transmisión es una línea telefónica con un módem y utilizamos PPP, el resultado puede ser que añadamos 8 bytes más.

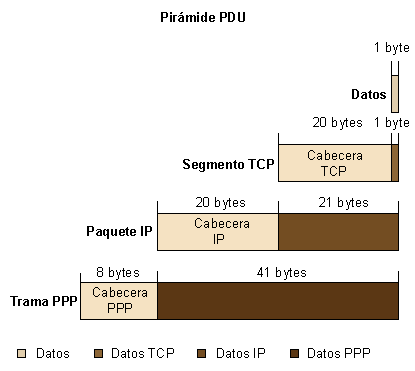

En total resulta una trama de 49 bytes (8 + 20 + 20 + 1) de longitud para transmitir uno solo. La siguiente figura nos muestra la estructura resultante.
